上裝式固定球閥

產品展示>> 球閥>>上裝式固定球閥

一、上裝式固定球閥產品概述

上裝式固定球閥UQ47F/H型結構使閥門能實現在線維修，拆卸更換零部件，無須將閥門自管線整體拆卸。閥門兩端閥座與球體均可獨立阻斷管線上下游流體，實現雙向密封。閥門閥體材質有WCB碳鋼、304不銹鋼、316不銹鋼材料等，根據管道不同的介質和溫度大小，選用合適的密封材料，聚四氟乙烯耐溫≤150℃，金屬合金鋼密封材料耐溫≤450℃。閥門有國標系列和美標系列可供用戶選擇。

二、上裝式固定球閥產品圖片

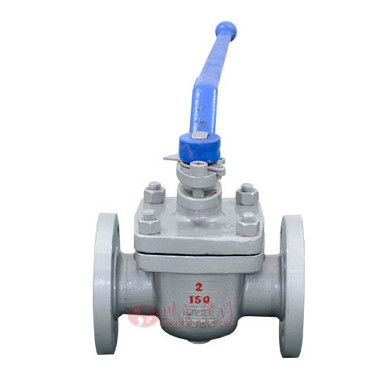

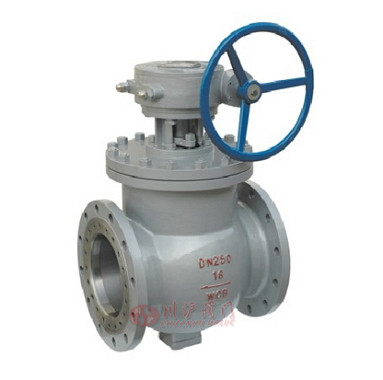

上裝式固定球閥	上裝式固定球閥

三、上裝式固定球閥零部件參數

設計與制造	GB/T 12237
結構長度	GB/T 12221
壓力試驗	GB/T 13927
法蘭連接尺寸	GB/T 9113.1~9113.4、JB/T79.1~79.4、HG20596、SH3406

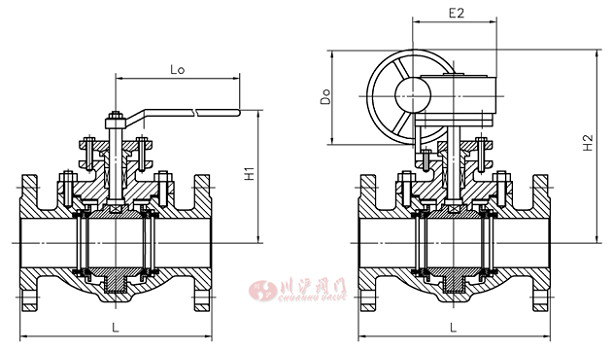

四、上裝式固定球閥結構圖

五、上裝式固定球閥連接尺寸

PN16 主要外形連接尺寸

公稱通徑DN		50	80	100	150	200	250	300	350	400
L		230	310	350	394	457	533	610	686	762
手柄	H1	153	195	213
Lever Q47F	Lo	400	600	850
蝸輪	H2	262	320	360	530	560	610	750	820	1050
Worm gear	E2	130	130	130	180	180	180	210	210	340
Q347F	Do	160	250	250	400	400	600	600	600	600

PN25/PN40 主要外形連接尺寸

公稱通徑DN		50	80	100	150	200	250	300	350	400
L		230	310	350	403	502	568	648	762	838
手柄	H1	153	195	213
Lever Q47F	Lo	400	600	850
蝸輪	H2	262	320	360	530	596	730	780	970	1110
Worm gear	E2	130	130	130	180	180	210	210	340	340
Q347F	Do	160	250	250	400	400	600	6C0	600	600

PN63/PN100 主要外形連接尺寸

公稱通徑DN		50	80	100	150	200	250	300	350	400
L		292	356	432	559	660	787	838	889	991
手柄	H1	106	152	178
Lever Q47F	Lo	400	750	1000
蝸輪	H2	270	330	370	530	630	760	880	980	1260
Worm gear	E2	130	130	130	180	210	210	340	340	420
Q347F	Do	160	250	250	400	400	600	600	600	600
